网关-API网关核心技术

本文主要介绍了开放平台网关涉及的高性能、高可用等核心技术以及与开源的网关技术Spring Cloud gateway进行对比。

`

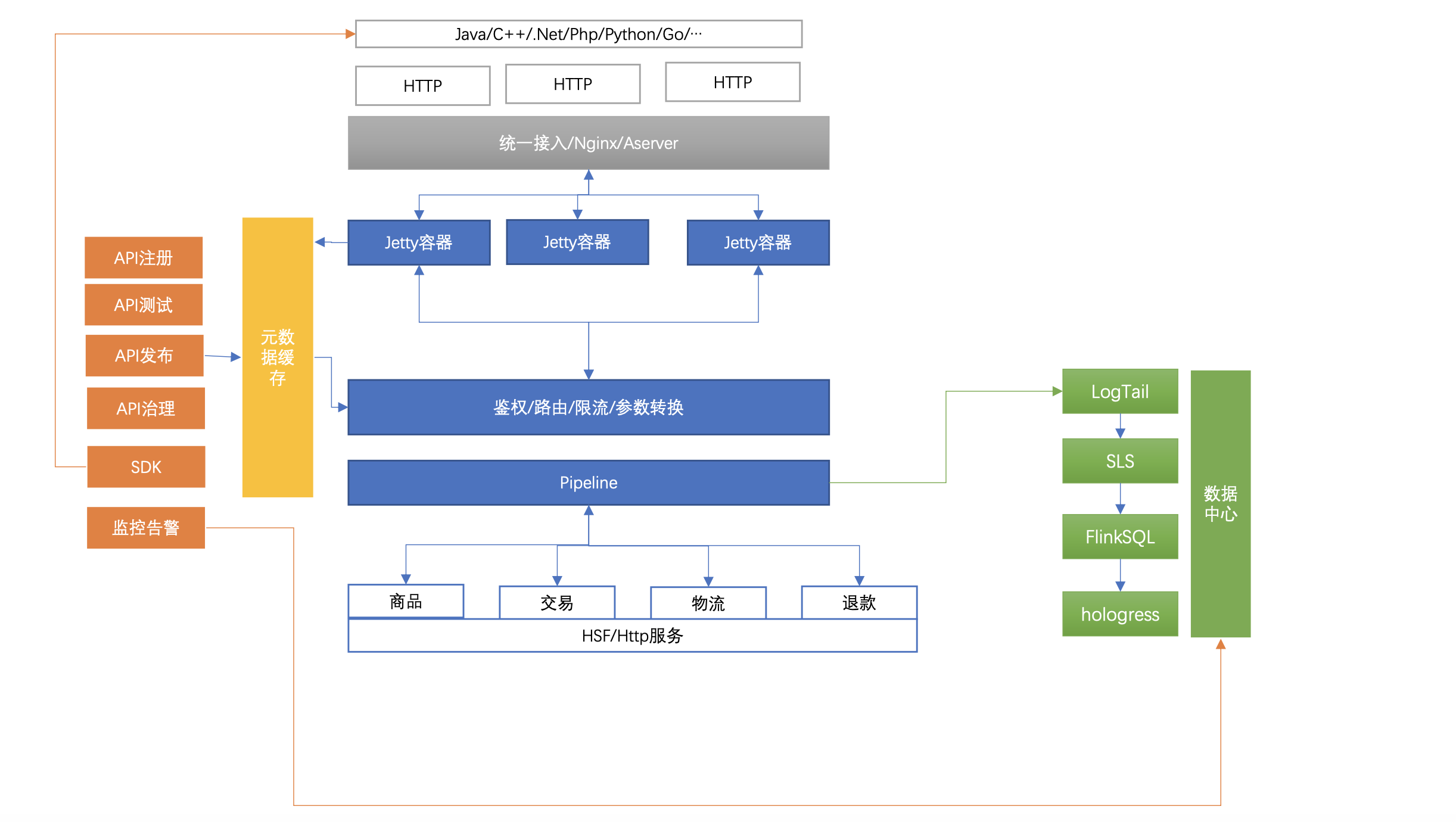

功能架构图

API注册中心

数据中心

元数据缓存中心

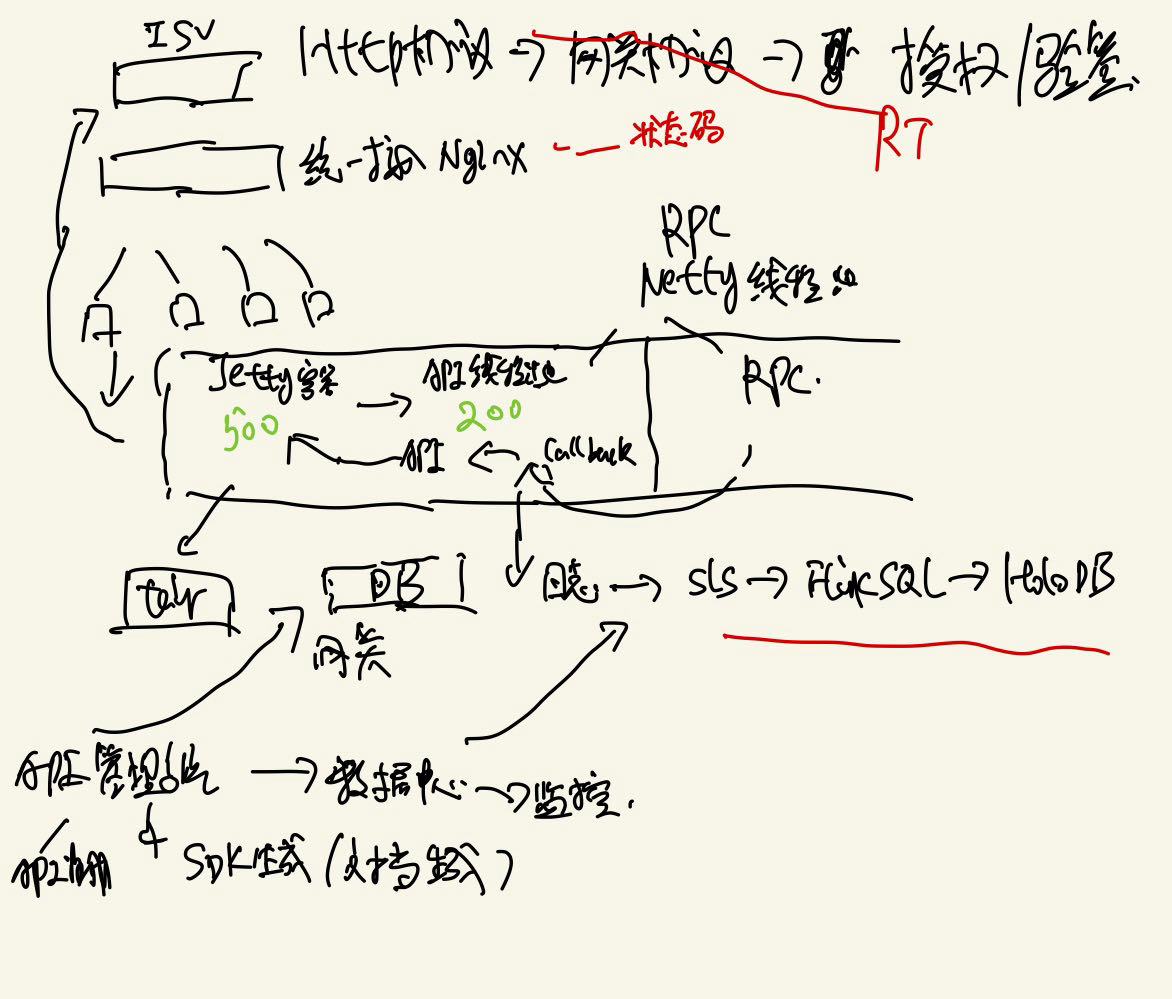

网关技术架构

业务网关:电商为主,对其他业务也通用

商业模式:商家 <=> ISV <=> 开放平台(网关+数据推送+电商云) <=> 交易中台

技术模型:服务市场(ERP软件售卖给商家) + 开放平台控制台(ISV+应用+SDK+API文档)+ 电商云 + API内部开放

网关分哪几种

流量网关、业务网关

南北向流量、东西向流量

硬件负载、软负载

中心化网关、去中心化网关

核心指标

网关核心指标

​ 性能指标:响应时间RT 、吞吐量QPS、HTTP请求成功率或失败率、
​ 稳定性指标:SLA可用性4个9
​ 业务指标:API的整体成功率、核心电商API的成功率

ISV核心指标:

​ 迭代效率

​ 稳定性

核心技术点

核心功能

授权、权限认证、限流、路由、参数转化

南北向+业务网关

Jetty有哪些比较好的设计?

Jetty(connector、线程池、Handler三部分)

I/O模型(NIO)、池化技术、减少系统调用、零拷贝、高效的并发编程模型(用原子变量和CAS取代锁、ConcurrentLinkedQueue无锁化队列)

问题:为什么是jetty,不采用netty?

一个是servelet层面,一个是网络通信框架

Jetty原生支持http协议,netty更底层,灵活,需要实现自定义实现http协议的解析等

jetty是内置线程池,netty是reactor模型,可以深入定制线程模型

netty的学习曲线较高,netty高效的内存分配机制

异步化具体是如何做的?

异步化:HSF异步化callback/Jetty serverlet异步

高性能缓存是如何做的?

多层元数据缓存:bloomfiter/ 本地缓存/分布式缓存

缓存穿透解决:采用bloom filter 或 缓存<K,NULL>可以解决,本处采用bloom filter ,猜测大概率是因为如何设置为null值的话,内存无限制增长。

本地缓存:采用LRU缓存

分布式缓存:tair中间件(类似redis)

流控是如何做的?

算法维度:令牌桶算法(可以应对突发流量) / 漏桶算法(输出流量比较均匀)

机器维度:单机流控(高流量API,减少对redis缓存的调用)/集群流控(低流量API)

业务维度:API/Appkey/API-Appkey/天维度/秒维度

实现方式:动态配置+redis的集群模式

元数据缓存预热

所谓服务预热,就是在服务启动完成到对外提供服务之前,针对特定场景提供一些初始化准备操作,比如线程池预热、缓存预热、数据库预热、web预热和jvm预热等等

隐私安全是如何做的?

安全:收货地址、手机号、姓名等进行加密、解密。加解密的技术细节是怎样的?

去中心化是如何做的?

为什么要做去中心化?以及是如何做的?

云原生网关

lstio是东西向流量 sidecar 解决微服务之间的调用治理问题

为什么要进行云原生?如何做?

压测是怎么做的?

  1. 带压测标
  2. 数据mock
  3. 压测环境改造
  4. 影子表、缓存和MQ等
  5. 压测复盘

常见的排查指标以及排查思路

| | 指标维度 |
| ———— | ———————————- |
| 业务接口 | 接口QPS、RT(TP99) |
| Flink | 反压、数据倾斜情况 |
| 缓存 | 本地缓存、分布式缓存、缓存不一致 |
| 消息队列 | 数据消费进度 |
| 数据库 | 并发事务、慢SQL |
| JVM | GC情况/Jstack/线程池负载 |
| 操作系统 | 文件缓存、网络连接数、文件句柄数量 |
| 硬件 | CPU占用率/磁盘/网络情况 |
| 业务日志定位 | SLS日志 |
| 全链路排查 | traceId,每个trace的调用情况 |
| 代码排查 | Arthas排查 |

CPU利用率不高,线程数增大,GC频率无明显变化,RT变高,大概率是依赖的服务超时或者死锁

CPU利用率变高,线程数增大,GC频率明显变快,分析Jmap,有可能会有内存泄漏

引出:GC的相关知识点和线上排查日志的相关知识点

JVM GC常见的报错以及解决方案:

Promotion Failure:Old区没有足够的空间来分配年轻代晋升的对象。

Concurrent Mode Failure:Old区没有足够的空间来分配新的对象,此时垃圾回收器会退化成 serilaze

数据中心

作用:用于API审计、监控告警、API治理

流程:集群异步写日志到本地磁盘->logtail->SLS->Flink SQL->hologress

API维度、应用维度、商家维度、API-应用维度、分钟级、天级

技术侧:FlinkSQL技术栈==> 引出实时计算知识点和数仓的相关技术

简单的Flink SQL的原理以及常见的业务优化技术

业务侧:原始操作日志–>中间进行小范围聚合,产生中间表 -> 面向上层服务可用的数据

ODS(操作层) -> DWM(中间层)–>DWS(服务层),与传统的数仓少一个去重、过滤空值这一层

API工作台

API DevOps平台、API文档生成、API文档搜索(OpenSearch)

版本管理、API发布(自动化测试、灰度发布等功能)、监控告警、快速回滚等功能

基于注解的二方包快速生成API

基于HSF元数据快速生成API

基于SmartEngine的工作流驱动API发布

引出Spring 工厂模式、IOC和注解扫描+反射+代理

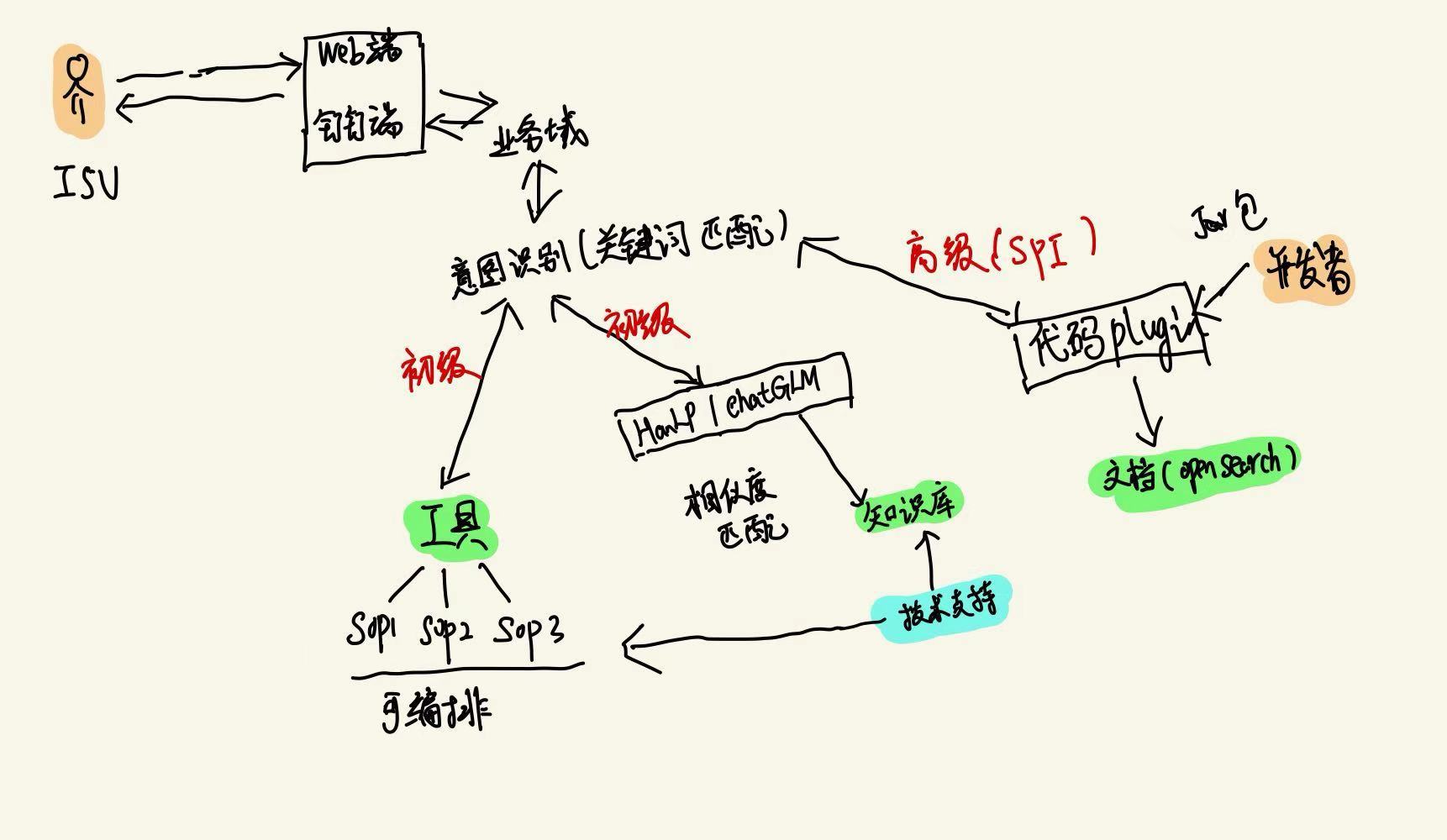

智能答疑

从0到1搭建答疑体系,采用HanLP技术

引出插件化思想和概念,SPI & 流程可编排

SDK技术

客户端调用示例代码(JAVA语言举例):

1
2
3
4
5
6
7
TaobaoClient client = new DefaultTaobaoClient(url, appkey, secret);
TradeFullinfoGetRequest req = new TradeFullinfoGetRequest();
req.setFields("tid,type,status,payment,orders,promotion_details");
req.setTid(123456789L);
req.setIncludeOaid("include_oaid");
TradeFullinfoGetResponse rsp = client.execute(req, sessionKey);
System.out.println(rsp.getBody());
JAVA

GO语言、Java语言、Python语言、Net语言、C++语言等

基础包:HTTP调用、参数拼接、签名计算、返回结果反序列化

验签的过程是怎样的?

个性包文件是如何生成的?

个性化包:DSL+模版引擎=> 代码生成

http连接是长连接还是短连接? 回答:短连接。同时如果是长连接,需要客户端和服务端(Ngnix到后端服务器)也支持这种特性,目前是不支持这种特性的。

其他特性

多机房容灾

重试机制

引出kafka SDK和开放平台SDK的相似和不同之处:

kafka SDK核心解决消息的收发问题,本质上它屏蔽了网络层的一些通信细节

开放平台SDK核心解决:网关HTTP协议的拼接和验签过程,同时通过反序列化可以让开发者拿来即用数据结构。

授权技术

OAuth2

服务端授权:code换token

与其他框架对比

Zuul2.0

与开源框架Spring Cloud Gateway的对比

TOP Spring Cloud Gateway
业务 电商属性 一般通用
企业规模 大型 中小型
技术生态 HSF/Diamond/Sentiel Eruka/foregin/robin/configure等
路由配置 有单独的API配置中心 硬编码或yaml配置
技术框架 Jetty+HSF Netty+Reactor webflux异步框架
异步化方式 Servelet 异步/HSF异步 Reactor mnno框架/Netty事件驱动异步

小问题:Spring Cloud的微服务之间为什么是http调用,而不是rpc调用?

Spring Cloud核心组件原理解析,补充一下。

foregin的源代码解析。

Spring Could Config 对标 Diamond

Spring Could Gateway 对标 API网关

Spring Eruka 对标 HSF 注册中心

Hydrix对标 Sentiel

与Nginx/OpenResty的对比

Nginx流量网关和 业务网关

Nginx反向代理和负载均衡是核心功能。

API网关负责将http请求路由到后端服务中,涉及鉴权、路由等

Nginx更多的是http请求的反向代理。

Nginx一般可以作为业务API网关的上游。

Nginx也可以做动静分离,就是将后端访问的静态资源放到nginx机器中,这样当访问到相应的url时,就会直接返回,而无需访问后端服务。

Nginx部署架构是进程模式,Master进程和多个worker进程,worker进程是Master进程的子进程,它们之间的通信是通过socket或管道

Nginx还有Cache的功能,有Cache Loader和Cache Manager进程

与开源框架Kong的对比

Kong是流量网关,基于Nginx和Lua来实现的,支持开发插件。

可以基于K8S来部署

与Service Mesh的对比

中心化网关===> 去中心化网关===> mesh化网关架构

一个是横向(东西,微服务之间的)的流量、一个是纵向(南北)的流量

Service mesh 解决什么问题?解决微服务化后,各个应用之间的服务通信和治理问题。

什么是Side Car?解决什么问题?它本质上是一种设计模式,它允许应用程序依赖的组件以容器化或者独立进程的方式部署。
